Kupując mocniejszy laser do mojej maszyny CNC 3018 PRO napotkałem na problem. Laser po podłączeniu standardowo nie chciał wypalać, pojawiała się na chwilę niebieska kropka na materiale i laser się wyłączał. Okazało się, że ten laser ma inne sterowanie, poprzez TTL.

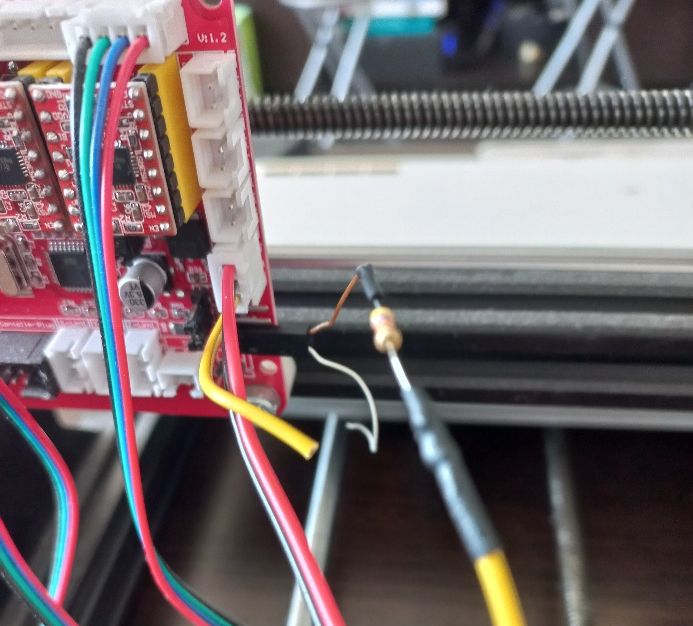

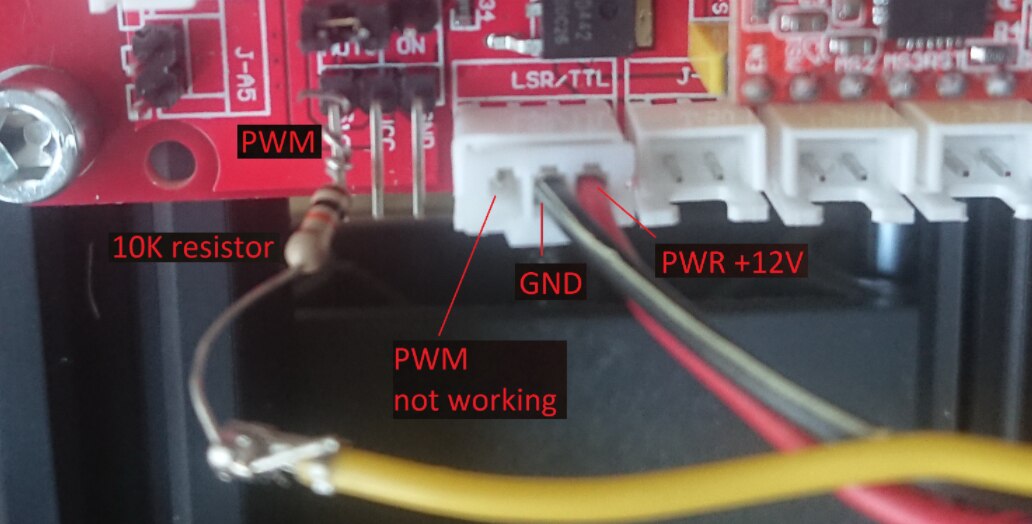

Trzeba przerobić końcówkę trzech przewodów, żółty przecinamy i przyłączamy do niego rezystor (może być 4.7K lub 10K). Czerwony i czarny przewód podłączamy normalnie do gniazda, natomiast żółty wraz z rezystorem podłączamy do PWN znajdującego się bezpośrednio na płytce.
Dzięki takiemu podłączeniu laser 40W zaczął poprawnie działać. Wcześniej do CNC 3018 PRO był podłączony laser o mocy 5500mv, który jednak okazał się za słaby na moje wymagania, stąd była decyzja aby zakupić mocniejszy laser o mocy 40W.
